ROBOT SEGUIDOR DE LUZ:
Este proyecto corresponde a la construcción de un robot seguidor de luz. Su tarea es encontrar un punto de luz dentro de un ángulo de detección de las Foto-resistencias y dirigirse lo más rápido posible hacia tal fuente de luz.
Funcionamiento
El funcionamiento del este robot es muy sencillo, para que el robot pueda detectar la luz utilizará un dispositivo que serán sus “ojos”, estos son sensores LDR (Light-Dependent Resistor, Resistor dependiente de la luz), que es un resistor que varía su valor de resistencia eléctrica dependiendo de la cantidad de luz que incide sobre él.
A partir del sensado del LDR necesitaremos un comparador para conocer si el robot está censado luz o no. El nivel de voltaje con el cual se va a comparar lo tomaremos de un potenciómetro, así podremos definir el umbral en el cual nuestro robot diferenciara la luz.
Después haber detectado la luz, se necesitara una etapa de potencia para poder mover los motores, para ello se recurre a utilizar un transistor tipo NPN (TIP41C) que será de mucha utilidad para darle una buena potencia a nuestros motores y así conseguir que el robot siga la luz detectada.
Se utilizó una regulador de voltaje 7805 para disminuir el voltaje de la pila de 9 volts, esta pila se escogió porque tiene mayor duración y es mas pequeña a comparación de poner un porta pilas de 4, pero si se desea utilizar pilas AA estas tendrían que ser 4 para un total de 6 volts y se tendrá que retirar el regulador 7805 para tener un mejor funcionamiento del circuito.
El motor1 (M1) y el motor2 (M2) pueden ser cualquier tipo de motores de DC, como motores de juquetes o motores de DC, pero es muy importante que contengan una caja de engranes para que puedan tener la suficiente fuerza para mover el robot.
Materiales:
Comparador LM358 1
Transistor TIP41C 2
Potenciómetro (tipo minipreset) de 10K
Resistencia de 220 2
Resistencia de 10K 2
Regulador 7805 1
Broche para pilas de 9v
Termofil 50cm
LDR (fotorresistencia) 2
Motores y caja de engranes 2
Placa fenólica (5cm X 5cm)
Switch (tipo cola de ratón)
Cable plano de 14 hilos 1m
Zócalo de 8 pines
Diagrama:
Leds intermitentes. (flashlight)
Para experimentar el funcionamiento de un oscilador simple podemos hacer
un circuito de leds con luz intermitente, el diseño más simple lo podemos
fabricar con dos transistores C945 o similares.
También agrego más abajo un proyecto con el cicrcuito integrado NE555.
Diagrama:

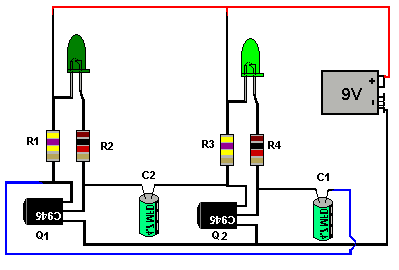

Dibujo del diseño electrónico para principiantes:
Debemos observar que el transistor C945 tiene el colector al centro y otros como el 2N2222 o MPS2222A la base al centro.
También se puede hacer para un solo led variando el tiempo en los capacitores c1 y c2 para que permanezca más tiempo encendido que apagado. Funcionando similar a una pastilla de luces intermitentes para los automóviles
Diagrama un LED:
Dibujo del intermitente a un led:
Podemos notar al probar cambios que este tipo de oscilador es inestable, pero para este efecto funciona bien.
Podemos agregar un transistor PNP al proyecto para independizar la salida del oscilador y poder conerctor varias series de leds.
Diagrama del intermitente con tres transistores:
Dibujo del intermitente con 3 transistores y 6 leds:
Incluso si conectamos otro transistor PNP a Q1 de la misma forma que a Q2 para tener 2 grupos intermitentes.
O en lugar de los leds conectar un relay para conectar bombillas fuertes para las luces intermitentes de un vehículo.
Led intermitente con NE555:
También se puede fabricar el intermitente con circuitos integrados, dependiendo del grado de precisión que necesitemos, podemos usar compuertas, incluso se podrían hacer con circuitos integrados como el NE555.
A un LED:
A dos LEDS:
Intermitente a dos LEDS con compuerta lógica 4001 o 4011:
Este proyecto se puede realizar con diferentes tipos de compuertas lógicas, siendo más común el CD4011, seguido de CD4001 y CD4093, estos 3 circuitos integrados funcionan y las conexiones de las patillas son iguales.
Vumetro con LEDS:
Para este proyecto estudiaremos los circuitos integrados LM3914 y el LM3915 que aunque las conexiones son iguales, el comportamiento no, debido a que la escala de LM3914 es lineal y la escala del LM3915 es logarítmica.
Con una escala lineal podemos hacer que los leds se enciendan cada voltio, con la logarítmica no, ya que está diseñada para audio, en decíbeles.
Conexión básica del LM3914 y el LM3915:
Si es para equipo de medición es mejor el LM3914, pero si es como "Vumetro" se vé mejor el LM3915 aunque los dos funcionan.
El pin 9 es el que determina el modo, conectado al positivo trabaja en el modo tradicional o "Barra",
si el pin 9 se conecta al pin 11 se activa el modo "Punto", o sea led por led.
Estos circuitos integrados pueden operar de 3 a 20 voltios.
Para ayudar a la estabilidad se puede colocar un capacitor electrolítico entre positivo y negativo, cerca del circuito integrado, según el fabricante con 2.2 microfaradios es suficiente, puede ser mayor (en el ejemplo 10 microfaradios 25 Voltios).
Para aplicaciones electrónicas prácticas, donde se debe ajustar podemos agregar una resistencia variable o potenciómetro en la entrada.
Y si es con audio mejor colocar un capacitor de 1 microfaradio o un poco más.
Conecciones del potenciómetro o resistencia variable:
Cada salida de estos circuitos integrados controla la corriente, por ello no es necesario colocar alguna resistencia limitando la corriente,
además se pueden conectar leds en serie en cada salida para lograr un efecto de mejor presencia.
El LM3914 es equivalente al NTE1508 y el LM3915 al NTE1509.
Estos circuitos integrados son muy rápidos para responder al sonido por ello en modo punto puede ser que paresca que no funciona como debiera, para que el efecto sea más agradable hay que rectificar el audio, y si lo usamos con audio puro hay que amplificarlo con algún amplificador operacional.
Amplificador y rectificador de audio:
Los diodos (D1 y D2) son mejor de germanio (bigote de gato), pero se puede usar 1n4148.
Como el 1N4148 necesita más de medio voltio para polarizarse es bueno aplicar un voltaje de polarización de esta forma:
D3 y D4 mantienen el voltaje necesario para que D1 y D2 queden polarizados.
Luces estroboscópicas con leds.
Este proyecto electrónico es similar a varios publicados en esta misma página, pero reune modos diferentes de usar los leds como luces estroboscópicas, en la mayoría de los casos son proyectos alternativos a los que utilizan bombillas de Xenón, que aunque realmente producen una luz irreemplazable, se pueden realizar proyectos muy similares con las ventajas de los leds pero sin las desventajas del Xenón.
Luz estroboscópica para discoteca.
Este proyecto es similar a: intermitente con leds y reemplaza a luces estroboscopicas con Xenón
Lo más practico es hacer un generador de pulsos con un NE555, al ser parecido el tiempo encendido que apagado,
se pueden utilizar en los leds valores de corriente algo más altos que en trabajo continuo.
Y para usar con 12 voltios podemos utilizar un mosfet de potencia para poder colocar series de leds hasta obtener el resultado deseado.
El mosfet de potencia que utilizo es el IRF630A aunque funciona casi cualquiera que soporte el consumo de los LEDS.
Es normal calcular el consumo de un led común en menos de 20mA. cuando es luz fija y algo mayor cuando es pulsante.
LDS comunes (LEDES).
Al decir led común me refiero al led de 5mm.
Se puede usar con 50ma en pulsos de aproximadamente el 10% del tiempo total, pero para no reducirle mucho el tiempo de vida en mejor calcular solo un poco pasado de 20mA.
Casi todos los leds de 5mm. no soportan más de 30 mA continuo, ni pulsos mayores de 75 mA.
En las series navideñas utilizan unos leds que dispersan la luz, que tienen características electricas similares.
Podemos utilizar series de 3 leds con una resistencia Rc de 220Ω cada una, en el diagrama hay 3 series (9 leds),
pero para lograr buen brillo es mejor más series de leds. Aunque se puede bajar el valor de las resistencias disminuyendo la vida de los LEDS.
MATERIALES:
R1 4.7K.
R2 Potenciómetro 100K
C1 1 µF.
C2 47 µF. o mayor.
R5 100Ω
R4 2.2K (puede ser menor)
Leds simulando luces de policía.
Utilizando un secuenciador 4017 y un NE55 como reloj podemos obtener un diseño bastante vistoso, como la animación.
Podemos cambiar el NE555 por otro tipo de reloj, como multivibradores astables con compuertas lógicas.
Al pin 15 se conecta una resistencia de 100K a tierra para evitar que por fugas del positivo quede en "reset", se puede conectar tambien con el pin 11 pero se acorta un tiempo.
